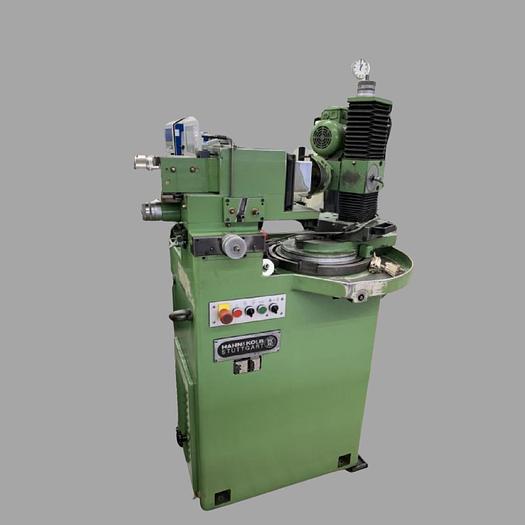

Universalwerkzeugschleifmaschine (manuell) Hahn & Kolb (Hörauf) WS 54, 1991
Hersteller Hahn & Kolb (Hörauf)
Modell WS 54
Jahr 1991
Zustand Gebraucht
Lagernummer M01933
Geeignet zum manuellen Schleifen von Schneid-, Fräs- und Bohrwerkzeugen wie Schaftfräser, Walzenstirnfräser, Radiusfräser, Winkelstirnfräser, Gewindebohrer, Stufenbohrer etc. an Umfang, Stirn und Spirale.
Werkstückdurchmesser zwischen den Spitzen 150 mm
Schleiflänge max. 110 mm
Werkstückgewicht max. 5 kg
Drall-und Hinterschleifen stufenlos von 0 bis unendlich
Verstellbereich Längsschlitten 180 mm
Verstellbereich Querschlitten 130 mm
Aufnahmekegel Werkstückspindel MK 5
Schwenken des Winkelkopfes horizontal und vertikal 90°
Werkzeugspindel 360° drehbar
Schleifscheibendurchmesser 125 x 20 mm
Anschlußwert ca. 1,3 kW
Abmessungen B x T x H ca. 1500 x 850 x 1500 mm
Farbe grün RAL 6011
optisches Längen- und Winkelmessgerät mit Messmikroskop
Rundschleifvorrichtung
1 Abrichteinrichtung fü Radien
3 Schleifscheibenschutzhauben
3 Deckscheiben
2 Teilscheiben
10 Schleifscheibenaufnahmen
