Rollomatic ShapeSmart NP5 (2010)

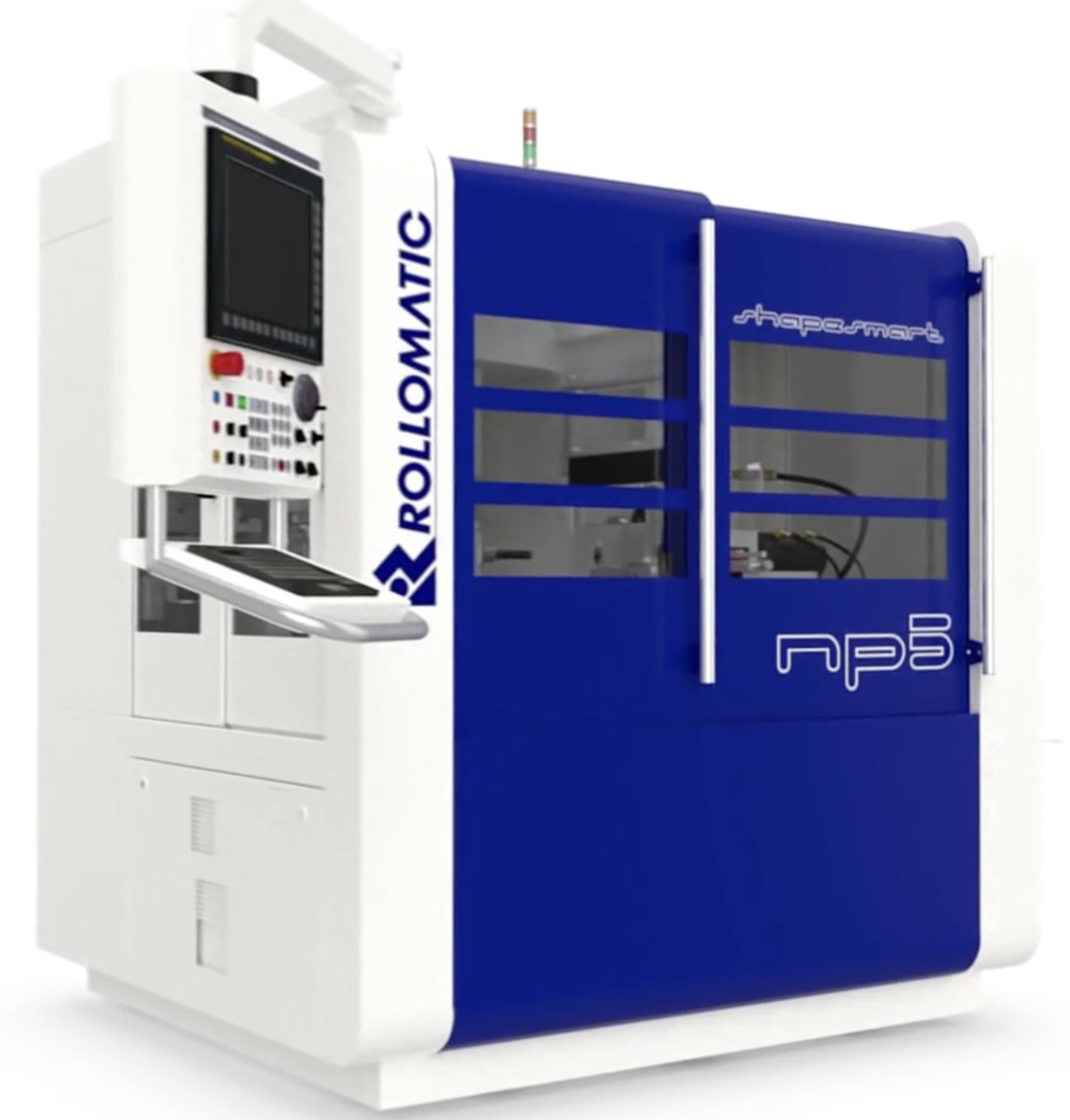

Fünfachsige Pinch/Peel-Rundschleifmaschine von Rollomatic SA (Le Landeron, Schweiz) für die Rohlingsbearbeitung von Zerspanungswerkzeugen, Stempeln, Mikrobohrern, Form- und Auswerferstiften. Zur Maschine liegt die Original-Werksrechnung von Rollomatic aus dem Jahr 2010 vor, ausgestellt auf diese Maschine — daraus sind Ausführung, Antriebe, Achswege und die mitgelieferte Ausstattung belegt. Konfiguration mit 90°-Schruppspindel, GE FANUC 320iA mit acht Achsen und integriertem Dreiachs-Beladeroboter für bis zu 1 000 Rohlinge. Glasmaßstäbe auf Schrupp- und Schlichtachse mit 0,00005 mm Auflösung, PerfectArbor-Scheibenaufnahme und Monoblock-Schaftführung. Die Maschine lief bei einem Werkzeughersteller in Süddeutschland an einer zentralen Öl-Kühlmittelanlage — eine eigene Filter- und Kühlanlage sowie eine Absaugung gehören deshalb nicht zum Lieferumfang. Das erste Bild ist eine Herstellerabbildung der Baureihe ShapeSmart NP5; die weiteren Fotos zeigen die angebotene Maschine im Zustand vor der Demontage.
